ZLQ型單室真空釬焊爐主要用于汽車環保產品的中冷器、油冷器、散熱器、空調蒸發器、冷凝器、雷達網格天線、波導管以及各種板翹式或管片式換熱器的真空釬焊，也可對高鐵、新能源汽車等行業的電氣元件冷卻鋁制水冷板及風冷箱進行真空釬焊,還可對大型空分產品進行釬焊。

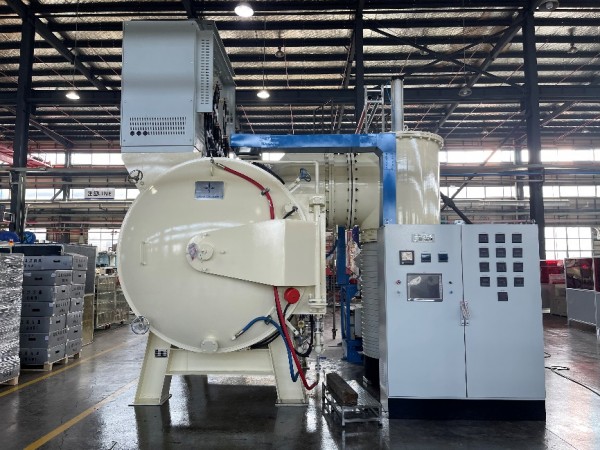

ZLQ型單室真空釬焊爐由真空爐主機、真空系統、電控系統、氣動系統、水冷系統等組成。

真空爐主機為臥式、單室類型，由爐體、爐蓋等組成。爐體和爐蓋為雙壁水冷結構，內壁、外壁采用碳素鋼制造，爐門采用鉸鏈?zhǔn)絺?cè)向旋開結構。

爐蓋內壁采用、外壁采用碳素鋼制造，按真空容器要求進行生產，內外壁通冷卻水，保證各密封圈使用安全可靠。

爐蓋打開采用鉸鏈?zhǔn)絺?cè)向旋開方式；

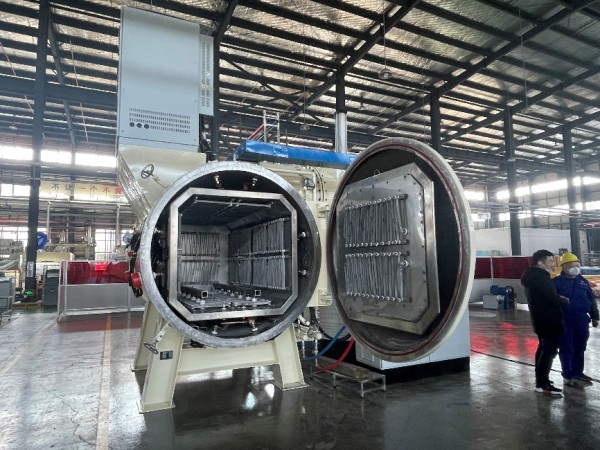

加熱室為全不銹鋼組成的矩形框架結構，框架底部有兩排滑輪，方便加熱室的維修拆裝。加熱元件采用寬帶狀鎳鉻帶，加熱均勻，熱損失小留有熱膨脹收縮結構，可減少加熱帶變形及延長加熱帶使用壽命。整個加熱室沿爐體長度方向劃分為一個或多個環形單元，分為上、下、左、右四個側面，每個側面為一個加熱區，前、后爐門各設有加熱區。絕緣子采用氧化鋁絕緣瓷件。電絕緣：獨特的電絕緣保護方式解決了燒電現象（焊接過程中，因氧化鎂粉的揮發造成短路而燒壞電），杜絕了長時間使用真空泄漏現象。專利號：201120271451.0料臺由爐床支柱、不銹耐熱鋼方管爐床組成，滿足受熱承重，急冷熱變形小，節能吸熱小的特點。

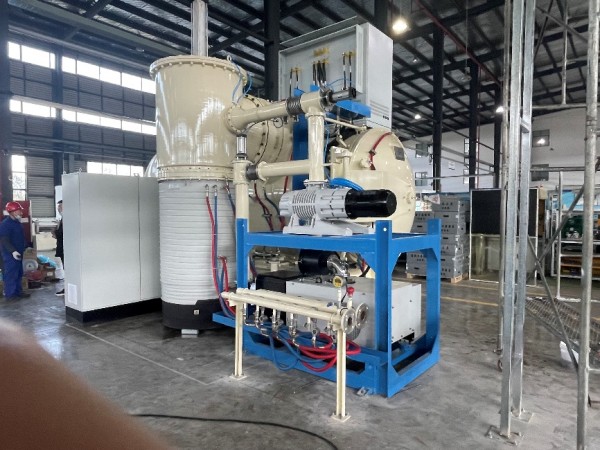

真空爐抽氣系統為一套或多套高真空系統構成，由高真空油擴散泵、羅茨泵、機械泵組成：

真空系統特點一：為大抽速、加熱速度快、具有油溫指示，并裝有自動控溫和過熱保護裝置。

真空系統特點二：為滑閥式真空泵抽速大、長期使用性能穩定、節約維護成本。

真空系統特點三：所有擋板閥均配備磁性開關，檢測閥門啟閉狀態，配合PLC安全互鎖，確保設備安全運行。

真空系統特點四：由于裝有初級泵和增壓泵，并在泵的選擇上對容器的容積具有充分的儲備，保證系統迅速抽空時間。
